手機導航會突然迷路，無人機會無故偏航，你可能還不知道，這背后的頭號“擾亂者”，是遠在天外的大氣電離層。電離層會折射衛星定位信號造成干擾，導致定位誤差的出現。

　　在電離層的強干擾下，千尋位置如何應對，保證高精度定位效果？

　　電離層對高精度定位的干擾有多大？

　　你可能還未明顯感知到，電離層干擾，正隨著第25個太陽活動周期的到來，變得愈加強烈。

　　而在高精度定位相關領域，比如測量測繪、智能駕駛、無人機等，最近不免遇到類似問題：“無人機怎么無故就偏航了？”，“為什么RTK終端在部分區域的空曠環境下，也出現浮動無法固定的情況？”

　　這是因?yàn)槭艿诫婋x層活躍程度加劇的影響，容易出現定位精度不準甚至無法定位的情況。

　　電離層變化趨勢圖

　　眾所周知，影響GNSS定位的因素包括衛星鐘差、衛星軌道誤差等衛星相關誤差；多路徑誤差、電離層誤差、對流層誤差等信號傳播路徑相關誤差；以及衛星信號接收器相關誤差。

　　其中，影響最嚴重、最難以把握的一大障礙，就是電離層。電離層是在距離地面約60到1000千米范圍內的大氣高層，由那些被太陽輻射而電離的粒子組成，它是GNSS（全球?qū)Ш叫l(wèi)星系統）衛星信號從太空到達地球終端的“必經之路”。

　　GNSS衛星信號在穿過電離層時，其傳播速度和方向都會發生改變，傳播路徑也會發生輕微的彎曲，使得衛星信號產生偏移和延遲，從而影響接收終端的定位精度。

　　隨著第25個太陽活動周期的到來，電離層變得更加難以預測。這場太陽活動周期以11年為單位，于2019年12月開始加劇上升，預計2025年7月達到峰值。

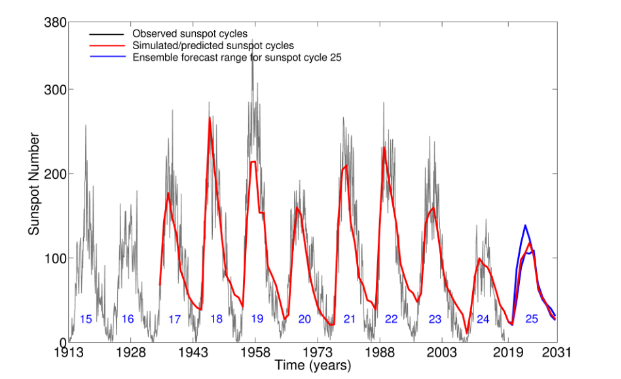

　　太陽活動周期圖

　　隨著電離層活躍加劇，區域內的電離層延遲誤差波動的幅度變大，頻率變快，不規則加劇，僅憑傳統的經驗判斷或常規的糾偏算法難以有效消除電離層誤差的影響，滿足高精度定位的需求。躺平還是應對？成為擺在全行業面前的問題。

　　應對電離層擾動的前提：優化算法模型

　　優化算法模型，獲得更精準的電離層建模結果，是應對電離層擾動的前提。

　　自2016年宣布國家北斗地基增強系統正式投入運行起 ，千尋位置的算法專家們就開始了和電離層擾動不斷較量的技術攻堅。

　　在國家北斗地基增強系統“一張網”穩定運行的6年間，千尋位置積累了業內獨有的、覆蓋不同地理環境、大氣環境等在內的多維度時空數據，為持續研究、精準分析以及機器學習的能力奠定了基礎。

　　在保障高精度定位高效、安全、精準、穩健的前提下，算法專家們基于長周期的數據積累，分析定位誤差產生的規律，構建出算法模型的變量與常量，嘗試包括自適應調優、機器學習等多種方法，不斷進行學習、訓練與調優，形成了適配包括電離層在內的多場景的算法模型，保證電離層活躍期間，仍然能夠獲得精準的電離層建模結果。

　　“破題”新思路：云端協同的技術方案

　　算法專家們并沒有就此止步。他們很快發現，在電離層活躍等級較強的場景，常規的建模技術存在提升空間小、算力成本高的瓶頸。面對升級的難題，他們另辟蹊徑，在業內首次實現了云（服務端）端（用戶端）協同的技術方案，將電離層活躍期間的固定率提高至95%以上，定位精度穩定在厘米級。

　　千尋位置算法專家陳華博士解釋道：“服務端與用戶端在電離層處理能力上各有優劣之處。服務端專注于大氣誤差，可以通過建模改正大部分的電離層誤差，并能夠利用區域信息對電離層活躍進行判斷，但卻無法解決電離層建模的殘余誤差問題。相比之下，用戶端雖然無法對電離層活躍情況進行判斷，但可以消除電離層活躍期間的服務端的建模殘余誤差?！?/p>

　　云端協同的技術方案創新性地將兩者的優劣勢進行取長補短，通過從服務端播發質量因子信息，“告訴”用戶端當前的電離層活躍程度以及是否需要開啟消電離層模式。

　　經過對比測試，在云端協同下，當消電離層模式開啟后，RTK設備的固定率從80%左右提升至95%以上，定位精度從分米級上升至厘米級。在具體的電離層活躍時段，效果對比更加明顯，RTK設備從基本無法獲得固定解提升為全程基本保持穩定固定解。

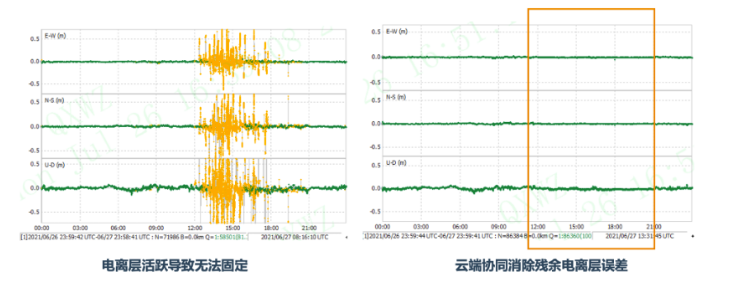

　　采納云端協同技術方案的前后效果對比

　　首創電離層查詢平臺，實現查詢與預警

　　對于極端活躍導致無法作業的情況，千尋位置推出業內首個電離層查詢平臺，則能夠?qū)崿F(xiàn)對電離層活躍狀況的感知、預警與查詢，為戶外作業人員提供作業指導。

　　電離層查詢平臺通過平靜、中等、強、超強四個等級，呈現用戶當下所處位置的電離層活躍程度。并基于千尋位置對電離層長周期觀測數據和實際影響程度，闡釋不同的等級對定位精度的影響。例如，當電離層活躍等級處于強和超強時，將對定位精度產生較大乃至很大影響。此時，不建議RTK用戶進行戶外作業。

　　千尋位置電離層查詢平臺

　　千尋位置的算法專家青城博士介紹：“我們希望在全國范圍內構建精細化的電離層電子總含量的實時監測系統，如果這個監測系統未來可以像日常的天氣實況播報一樣，將能發揮更大的應用價值?！?/p>
